Die Wiederaufbauphase nach 1945 hat das Stadtbild von Kassel tiefgreifend verändert und die Baugrundsituation in den Tallagen neu definiert. In den 1950er Jahren entstanden großflächige Verdichtungszonen auf heterogenen Auffüllungen, deren dynamisches Verhalten heute eine präzise Erdbebenisolationsbemessung erfordert. Die Stadt Kassel liegt im Bereich der seismisch aktiven Mitteldeutschen Bruchzone, genauer gesagt am Südrand des Kasseler Grabens, einer mesozoischen Senkungsstruktur. Diese geologische Konstellation sorgt für spezifische Resonanzeffekte im Untergrund, die bei der Erdbebenisolationsbemessung in Kassel zwingend zu modellieren sind. Unser Labor kombiniert dabei die Anforderungen des Eurocode 8 mit den Ergebnissen lokaler seismischer Mikrozonierung, um die Antwortspektren für den Standort Kassel nicht nur normgerecht, sondern standortspezifisch anzusetzen.

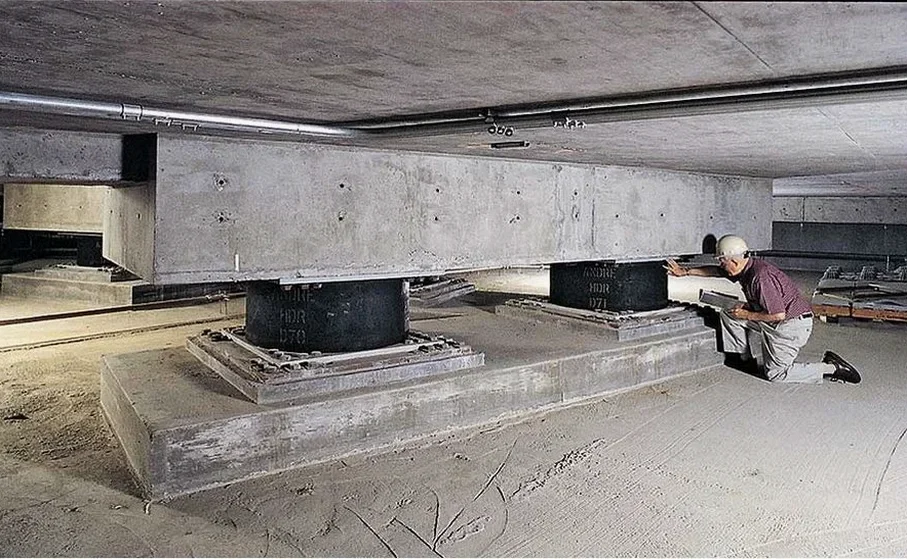

Die Isolationsfuge muss die Starrkörperbewegung des Bauwerks ermöglichen, ohne die vertikale Lastableitung zu beeinträchtigen — eine Gratwanderung, die in Kassels Beckenlage besondere Sorgfalt erfordert.
Leistungsmerkmale in Kassel
Lokale geotechnische Bedingungen in Kassel
DIN EN 1998-1, Abschnitt 10, regelt die Grundlagen der seismischen Isolierung. Für Kassel ist die Norm in Verbindung mit dem Nationalen Anhang DIN EN 1998-1/NA anzuwenden, der die seismologischen Parameter für Hessen vorgibt. Das Risiko liegt hier weniger in einer hohen Spitzenbeschleunigung als in der Frequenzzusammensetzung der zu erwartenden Beben: Die Lockergesteinsfüllung des Kasseler Grabens begünstigt langperiodische Bodenbewegungen, die bei steifen, nicht isolierten Bauwerken zu Resonanz mit der Gebäudeeigenfrequenz führen können. Eine unzureichend bemessene Erdbebenisolationsbemessung in Kassel würde genau dieses Risiko nicht entschärfen. Die Erdbebenisolationsbemessung in Kassel muss zudem die Stoßbeanspruchung an der Isolationsfuge bei Überschreiten des Bemessungserdbebens abdecken — ein Szenario, das der NA für Bauwerke der Bedeutungskategorie III und IV explizit fordert.
Unsere Leistungen
Unser Team in Kassel begleitet Sie von der ersten Machbarkeitsstudie bis zur Abnahme der eingebauten Isolatoren. Die Leistungen sind auf die lokalen geologischen Bedingungen und die Anforderungen nordhessischer Prüfämter abgestimmt.
Standortspezifische Spektralanalyse
Eindimensionale und zweidimensionale Wellenausbreitungsrechnung auf Basis von Scherwellenprofilen aus MASW- oder Crosshole-Messungen. Wir leiten das Bemessungsspektrum für die Isolatorebene ab — unter Berücksichtigung der Impedanzkontraste zwischen quartären Sedimenten und mesozoischem Festgestein, wie sie im Stadtgebiet Kassel auftreten.
Dimensionierung von Elastomer- und Gleitpendellagern
Auslegung der Isolatoreinheiten nach DIN EN 15129: Festlegung von Durchmesser, Gummiabmessung, Bleikerndurchmesser bei HDRB sowie Gleitradius und Reibungsbeiwert bei FPS. Inklusive nichtlinearer Zeitverlaufsberechnungen mit sieben akzelerogrammkompatiblen Zeitverläufen.
Prototypentest und baubegleitende Qualitätskontrolle
Überwachung der Lagerfertigung im Werk, Durchführung der Typprüfung nach Anhang B der DIN EN 15129 und Abnahme auf der Baustelle in Kassel. Dokumentation aller Prüfschritte für die bauaufsichtliche Zulassung im Einzelfall.
Häufige Fragen
Für welche Bauwerke in Kassel ist eine Erdbebenisolationsbemessung sinnvoll?
Nicht nur für Krankenhäuser oder Rettungsleitstellen. In Kassel betrifft das auch mehrgeschossige Wohnbauten auf den weichen Talfüllungen entlang der Fulda, wo die Eigenperiode des Bauwerks mit der des Untergrunds zusammenfallen kann. Die Isolierung ist eine Option, wenn der konventionelle Nachweis der Tragwerksduktilität nach DIN EN 1998-1, Abschnitt 5, unwirtschaftlich hohe Stahlquerschnitte erfordern würde.
Welche Untergrundparameter benötigen Sie für die Bemessung?
Zwingend sind die Scherwellengeschwindigkeit vs in den oberen 30 m, die plastischen Indexwerte bindiger Schichten und die relative Lagerungsdichte rolliger Schichten. In Kassel ist zusätzlich die Tiefenlage des Muschelkalks wichtig, da der Kontrast zum Lockergestein die Bodenbewegung dominiert. Diese Daten liefern wir über eigene Feldmessungen.
Mit welchen Kosten muss ich für eine Erdbebenisolationsbemessung in Kassel rechnen?
Für ein mittelgroßes Gebäude mit rund 20 bis 30 Isolatoren liegen die reinen Bemessungskosten — inklusive nichtlinearer Zeitverlaufsanalyse und Prüfplanerstellung — zwischen €3.760 und €8.290, abhängig von der Komplexität des Tragwerks und der Anzahl der erforderlichen Erdbebenzeitverläufe.
Wie wird die Erdbebenisolationsbemessung mit dem Brandschutz koordiniert?
Die Isolationsfuge muss brandschutztechnisch geschlossen werden, ohne die Beweglichkeit einzuschränken. Wir stimmen die Fugenausbildung und die Durchführung von Leitungen durch die Isolierebene mit Brandschutzsachverständigen ab. In Kassel ist das ein wiederkehrendes Thema bei der Genehmigung von Hochhäusern.
